TEHNOLOGIJA
Decenije Inovacija do Najbolje Kombinacije Moći i Pouzdanosti
Saznajte zašto je SCHWING-Stetter već decenijama lider na tržištu betonske mašinerije.
ROCK Ventil
Najvažnija komponenta beton pumpe s dva klipa je betonski ventil. Pod visokim pritiskom, ventil se prebacuje između dva cilindra u koje isporučuje beton i osigurava da se protok betona iz dovodnih cilindara u izlaz vrši sa što manje trenja. Jer koriste jedinstveni ROCK ventil, sve betonske pumpe marke SCHWING imaju ventil za beton koji se odlikuje iznimno niskim trošenjem, dugim vijekom trajanja i vrlo lakim čišćenjem. Razvijen od strane SCHWING-a na temelju negativnih iskustava sa sistemom S-cijevi, koju je također razvio SCHWING, prvi put stavljen na tržište 1983. godine, ROCK ventil i dalje predstavlja mjerilo ekonomske učinkovitosti i robusnosti.
Reptor ruka - iznimno fleksibilna
Korištenje uvučene ruke beton pumpe u halama i ispred zgrada zahtijeva mnogo iskustva i stalnu pažnju a samim tim, što je fleksibilnije i lakše upravljati rukom betonske pumpe, to se brže i sigurnije mogu savladati tako zahtjevni zadaci betoniranja. Iz tog razloga 5-dijelna Reptor ruka ima posebno velike uglove otvaranja na spojevima D i E, koji omogućuju izvanrednu pokretljivost ruke. Zbog preklapanja, Reptor ruka je intuitivna za rukovanje i jednostavna za upravljanje čak i u najzahtjevnijm aplikacijama. To je čini idealnom alatkom za primjenu pumpi u halama ili tokom ulaska ruke u zgradu. Beton pumpa S 38 SX opremljena je Reptor rukom.
DirectDrive

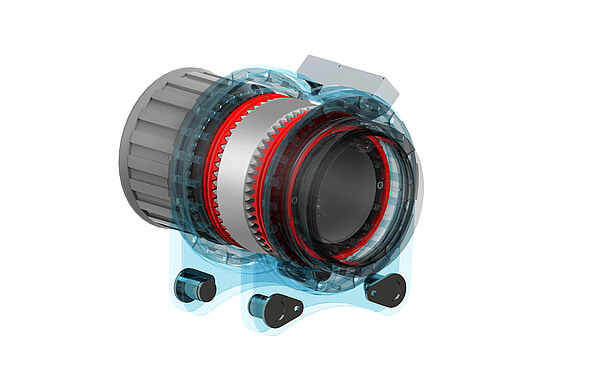

DirectDrive koji su razvili inženjeri SCHWING-a potpuno je novi koncept pogona za elemente ruke beton pumpe. Umjesto hidrauličkog cilindra, u zglobu je ugrađen hidraulički rotacijski aktuator koji omogućuje do sada nezamislivo pomjeranje ruke. Ovo trećem elementu ruke daje izvanredan ugao otvaranja od 330°, dok se četvrti element ruke može beskrajno rotirati za punih 360°. SCHWING-ove DirectDrive komponente se proizvode u Austriji i Njemačkoj.
EASy sistemi upravljanja nosačima
Na gradilištima su često gužve. Potpun oslonac beton pumpe stoga nije uvijek moguć. Ako je potrebno, SCHWING beton pumpe mogu se jednostavno i sigurno poduprijeti s jedne strane s opcionalnim EASy sistemom upavljanja nosačima. Senzori otkrivaju ispravan položaj potpornih nosača i označavaju dopušteni radni prostor. Premještanje ruke u kritična područja (koja povećavaju rizik od prevrtanja) pouzdano se izbjegava elektronskim putem. Dostupni radni prostor ovisi o vrsti mašine.
EASyflex sistemi upravljanja nosačima
Uz EASy sistem, EASyflex sistem upravljanja nosačima nudi dodatne kombinacije položaja nosača i time još veću fleksibilnost na gradilištu. Kao rezultat toga, beton pumpa se može jednostavno i sigurno postaviti čak i u teškim prostornim uslovima. Zahtjevni zadaci pumpanja tako se savladavaju s maksimalnom sigurnošću. Dostupna radna površina i dostupne kombinacije položaja potpornih nosača ovise o vrsti mašine.
SCHWING kombinacije nosača
SCHWING nudi razne opcije pri izboru nosača za beton pumpe a iste ovise o veličini pumpe:
H-nosači
Kod H-nosača, nosači se pomiču lijevo i desno pod uglom od 90° u odnosu na mašinu. Dvije kutije potpornih nosača u koje se nalaze grede nosača leže jedna do druge. Kao i svi ostali SCHWING nosači, H-podružnice se sastoje od samo jednog teleskopa.
X-nosači
SCHWING koristi X-nosače u klasama od S 24 X do S 36 X. Ovdje dvije kutije potpornih nosača sa gredama leže jedna na drugoj u obliku slova X. Za manje mašine sa jednim teleskopskim osloncem samo ravna produžna greda izlazi iz kutije. Za veće mašine sa većim rasponima, X-nosač mora biti teleskopiran 2 do 3 puta kako bi se postigao potreban domet uz optimalno korištenje ograničenog raspoloživog prostora. SCHWING koristi samo jednostruke teleskopske nosače za svoje beton pumpe, jer imaju manje zračnosti i veću krutost.
SX-nosači
SX-nosači koje je razvio i patentirao SCHWING su zakrivljeni i stoga mogu zauzeti znatno duži prostor u mašini od klasičnih X-nosača. Čak i veće širine nosača mogu se ostvariti sa jednom produžnom gredom. Višestruki teleskopski podupirači nužno imaju određenu količinu zazora između pojedinačnih segmenata potkolenice kako bi se omogućili pokreti ekstenzije. Jednostruka produžna greda SCHWING SX-nosača je značajno otporna na deformaciju i robustnija u poređenju sa njima. Ovo osigurava stabilnost pri pumpanju i manje „odskakanja“ ruke. Još jedna prednost: središte okvira nije blokirano nosačima i ostaje slobodno. Kao rezultat toga, efikasni set za pumpanje P2525 može se ugraditi i u manje SCHWING beton pumpe. SX-nosači također dozvoljavaju srednje položaje (pogledajte EASyflex).
SXF-nosači
Uz SXF-nosače koje je razvio i patentirao SCHWING, prednosti zakrivljenih SX-nosača mogu se koristiti i za mašine sa znatno većim dometom od 60 metara. Umjesto višedijelnih nosača uobičajenih u ovoj klasi mašina, koristi se jednodijelna potisna greda kao kod SX-nosača, koja dodatno sadrži i zglobni element. Ova kombinacija, u poređenju sa jednodijelnim nosačima, rezultira većom stabilnošću i mirnijem radu prilikom pumpanja.
Zadnji nosači nude opcije vertikalnih dizalica, H-nosača i okretnih nosača u zavisnosti od veličine mašine.
Poppet Ventilni Sistem (STVE)
Poppet Ventilni Sistem (STVE) koji je razvio SCHWING namjenjen je za pumpanje sitnozrnastog, pastoznog mulja pomoću SCHWING muljnih pumpi. Sa sistemom ventila mogu se postići izlazne brzine do 230 m³/h i kontinuirani izlazni pritisak do 150 bara. Pokretni ventili sprečavaju sigurnim odvajanjem tlačne strane od usisne strane tokom procesa prebacivanja, povratni tok dizanog materijala iz cjevovoda u pumpu, čime se osigurava tihi i nisko pulsirajući rad pumpe. Lako održavanje i niski napori održavanja garantuju niske troškove i visoku dostupnost. Sistem klapnih ventila može biti opremljen ili sa jednostrukim (1D) ili dvostrukim izlazom (2D). Kod dvostrukog izlaza (2D), pumpa za mulj može isporučiti materijal u dvije različite tačke diskontinuirano. Jedan izlaz pod pritiskom (1D) omogućava kontinuirano pumpanje materijala do jedne tačke. Za pumpanje mulja koje sadrži grubu kontaminaciju i strana tijela velikog promjera, ROCK ventil iz SCHWING je pravi ventil za takvu namjenu.
